AV矩阵

16进16出AV矩阵切换器 LH60-AV16-16

作者: 本站来源: 本站时间:2019-01-03
16进16出AV矩阵切换器是对视频信号和音频信号(非平衡立体声音频信号)进行切换的全交叉矩阵。产品可广泛应用于大屏幕显示工程、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室、影音展示厅等场合。
LH60-AV16-16矩阵切换器内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力;音视频可分别控制,音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离。提供RS232控制接口,多台矩阵可以级联使用。具有手动面板、红外遥控控制功能以及掉电现场保护功能、状态存储记忆。
LH60-AV1616矩阵切换器系列采用LCD面板显示和轻触式按键确保状态显示更加直观,更加合理。采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息。

 产品特点:
   ● 采用高宽带专业芯片,支持高清电视(HDTV)的带宽;
   ● 采用最新32位ARM内嵌式处理器;
   ● 配置红外遥控器、RS232控制、面板按键控制;
   ● 可完全交叉切换视频信号输入,与音频信号可以同步或者异步切换;
   ● 采用信号长距离传输失真增益补偿技术;
   ● 采用专业音频运放后级处理芯片,使音色醇厚、圆润 ;
   ● 采用液晶LCD显示屏,全中文显示工作状态;
   ● 采用可编程逻辑电路(FPGA),性能更稳定;
   ● 内置轮循切换功能,能任意设定间隔时间和通道 ;
   ● 内置9个场景存储功能,能直接在面板操作 ;
   ● 断电现场切换记忆保护功能;

产品选型:
产品型号 产品参数
LH60-AV1604 16进4出视音频矩阵切换器,视频RCA接口,音频非平衡立体声RCA接口。面板/红外/RS-232控制。
LH60-AV1608 16进8出视音频矩阵切换器,视频RCA接口,音频非平衡立体声RCA接口。面板/红外/RS-232控制。
LH60-AV1616 16进16出视音频矩阵切换器,视频BNC接口,音频非平衡立体声RCA接口。面板/红外/RS-232控制。

 技术参数:
视频
   带宽     200MHz (-3dB),满载,0-10MHz@±0.1dB,0-100Mhz@±0.6dB
   多通道对一通道串扰和     -60dB@10MHz,-50dB@100MHz
   微分增益误差     0.1%, 3.58-4.43MHz
   微分相位误差     <1.28度, 3.58MHz)
   亮度色度干扰     < -80dB@100KHz,满载
   信号类型     复合视频(信号)
视频输入
   接 口     BNC接口
   回波锁相     0.3V~ 0.4Vp-p
   最小/最大电平     模拟信号: 0.5V ~ 2.0V p-p
   阻 抗     75 欧姆
   回波损耗     <-50dB@5MHz
   最大直流偏置误差     15mV
视频输出
   接 口     BNC接口
   阻 抗     75 欧姆
   回波损耗     <-50dB@5MHz
   直流补偿     最大±5mV
   转换类型     垂直间隔
音频信号
   输入/输出接口     RCA母接口
   频率响应     20 Hz-20 kHz
   总谐波失真噪声     0.03% @1kHz(额定电压下)
   信噪比(S/N)     >100dB
   立体声分离度     >90dB @ 1kHz
   共态抑制比(CMRR)     >85dB @: 20 Hz~ 20 kHz
信号类型
   共态抑制比(CMRR)     >85dB @: 20 Hz~ 20 kHz
   阻 抗     输入:>10 k欧姆,输出:50欧姆
   最大输入电平     +19.5dBu
   增益误差     ±0.1dB
   最大输出电平     +19.5dBu
控制种类
   串行控制接口     RS-232 接口
   使用方式     与扩展键盘配套使用
   控制口结构     +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口(选配)
   以太网控制接口     RJ-45母接口
   波特率与协议     波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
   串行控制口结构     2 = TX, 3 = RX, 5 = GND
  无线WIFI技术参数
  无线标准     IEEE9=802.11b/g/n
  无线频率范围     2.412GHZ~2.484GHZ
  无线发射功率     802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
  WIFI接受灵敏度     802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
  无线网络类型     STA/AP/STA+AP
  WIFI安全机制     WEB/WPA-PSK/WPA2-PSK
  WIFI加密类型     WEP64/WEP128/TKIP/AES
产品规格
   电 源     100VAC ~ 240VAC, 50/60 Hz
   温 度/湿 度     储存、使用温度: -20°~70°C/储存、使用湿度:10% ~90%

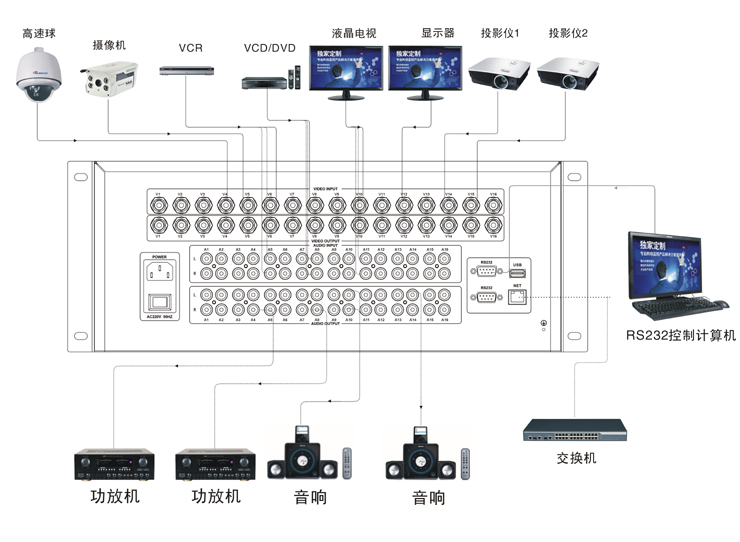

系统示意图:

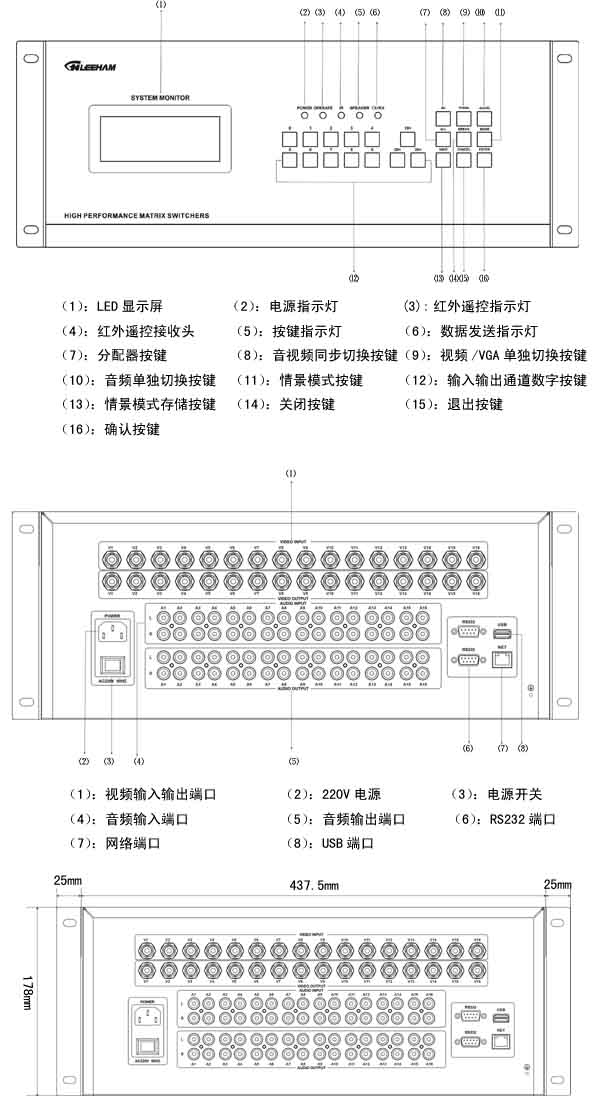

面板图:
