8进8出AV矩阵切换器是对视频信号和音频信号(非平衡立体声音频信号)进行切换的全交叉矩阵。产品可广泛应用于大屏幕显示工程、多媒体教学、报告厅、指挥控制中心、酒店、多媒体会议室、影音展示厅等场合。
LH60-AV8-8矩阵切换器内部采用高带宽开关芯片，图像清晰无拖影；输入、输出带缓冲设计，增强了抗冲击及输出能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。提供RS232控制接口，多台矩阵可以级联使用。具有手动面板、红外遥控控制功能以及掉电现场保护功能、状态存储记忆。
LH60-AV8-8矩阵切换器系列采用LCD面板显示和轻触式按键确保状态显示更加直观，更加合理。采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息。

产品特点：
   ● 采用高宽带专业芯片，支持高清电视(HDTV)的带宽；
   ● 采用新32位ARM内嵌式处理器；
   ● 配置红外遥控器、RS232控制、面板按键控制；
   ● 可完全交叉切换视频信号输入，与音频信号可以同步或者异步切换；
   ● 采用信号长距离传输失真增益补偿技术；
   ● 采用专业音频运放后级处理芯片，使音色醇厚、圆润 ；
   ● 采用液晶LCD显示屏，全中文显示工作状态；
   ● 采用可编程逻辑电路（FPGA），性能更稳定；
   ● 内置轮循切换功能，能任意设定间隔时间和通道 ；
   ● 内置9个场景存储功能，能直接在面板操作 ；
   ● 断电现场切换记忆保护功能；

产品选型：

产品型号	产品参数
LH60-AV804	8进4出视音频矩阵切换器，视频RCA接口，音频非平衡立体声RCA接口。面板/红外/RS-232控制。
LH60-AV808	8进8出视音频矩阵切换器，视频RCA接口，音频非平衡立体声RCA接口。面板/红外/RS-232控制。

 技术参数：

视频
带宽	200MHz (-3dB),满载，0-10MHz@±0.1dB,0-100Mhz@±0.6dB
多通道对一通道串扰和	-60dB@10MHz，-50dB@100MHz
微分增益误差	0.1%, 3.58-4.43MHz
微分相位误差	<1.28度, 3.58MHz）
亮度色度干扰	< -80dB@100KHz，满载
信号类型	复合视频（信号）
视频输入
接 口	BNC接口
回波锁相	0.3V~ 0.4Vp-p
小/大电平	模拟信号: 0.5V ~ 2.0V p-p
阻 抗	75 欧姆
回波损耗	<-50dB@5MHz
大直流偏置误差	15mV
视频输出
接 口	BNC接口
阻 抗	75 欧姆
回波损耗	<-50dB@5MHz
直流补偿	大±5mV
转换类型	垂直间隔
音频信号
输入/输出接口	RCA母接口
频率响应	20 Hz-20 kHz
总谐波失真噪声	0.03% @1kHz（额定电压下）
信噪比（S/N）	>100dB
立体声分离度	>90dB @ 1kHz
共态比（CMRR）	>85dB @: 20 Hz~ 20 kHz
信号类型
共态比（CMRR）	>85dB @: 20 Hz~ 20 kHz
阻 抗	输入：>10 k欧姆，输出：50欧姆
大输入电平	+19.5dBu
增益误差	±0.1dB
大输出电平	+19.5dBu
控制种类
串行控制接口	RS-232 接口
使用方式	与扩展键盘配套使用
控制口结构	+5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口（选配）
以太网控制接口	RJ-45母接口
波特率与协议	波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构	2 = TX, 3 = RX, 5 = GND
无线WIFI技术参数
无线标准	IEEE9=802.11b/g/n
无线频率范围	2.412GHZ~2.484GHZ
无线发射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受灵敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
无线网络类型	STA/AP/STA+AP
WIFI安全机制	WEB/WPA-PSK/WPA2-PSK
WIFI加密类型	WEP64/WEP128/TKIP/AES
产品规格
电 源	100VAC ～ 240VAC, 50/60 Hz
温 度/湿 度	储存、使用温度: -20°~70°C/储存、使用湿度:10% ~90%

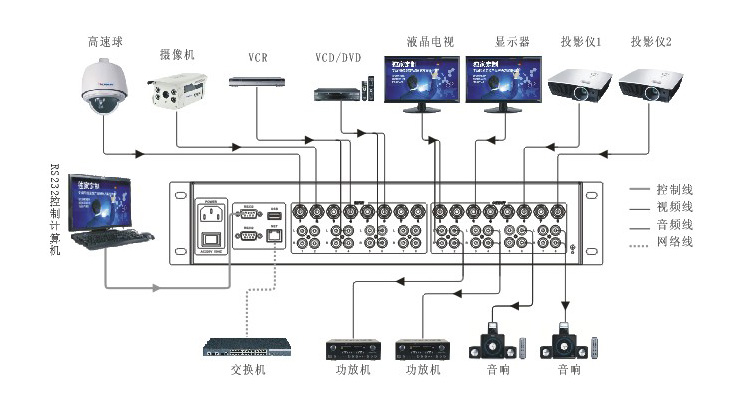

系统示意图：

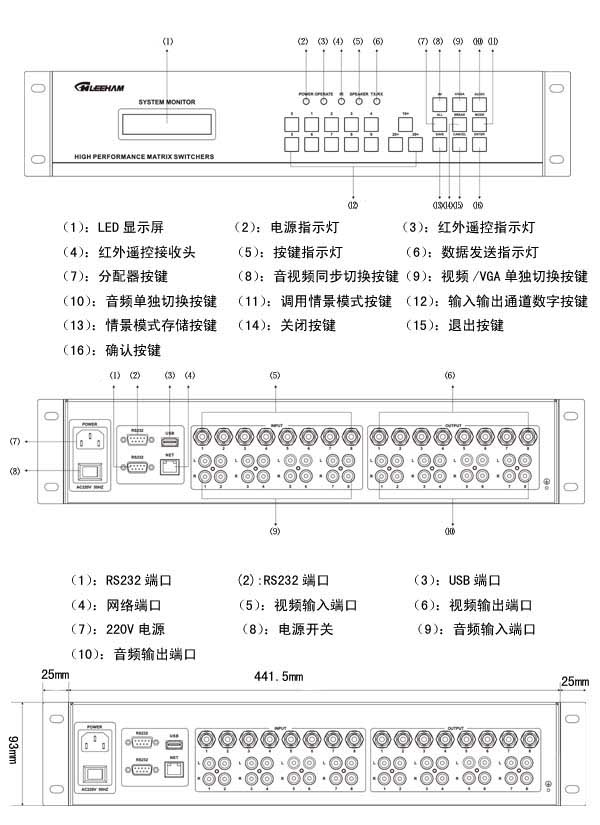

面板图：
