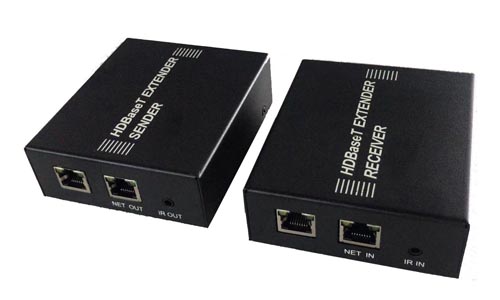

HDMI信号延长器 LH40-11H100

作者: 本站来源: 本站时间:2018-11-05
LH40-11H100T可以接收来自PC/DVD/视频播放器等影音视频输出的HDMI视频信号,并对视频信号进行编码压缩,通过传统网线把视频信号传送到远端的LH40-11100R系列接收器。
LH40-11H100R接收来自LH40-11H100T系列发送器发过来的数据,并将其解压还原成HDMI视频、音频信号,最终送给显示终端设备。
采用HDMI-A接口,带音频接口,采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术,采用数字同步识别处理技术,图像输出更加稳定可靠,全贴片SMD工艺,特有的ESD静电保护技术,支持信号时序重整,完美显示1920×1080P高清图像,安装简单,即插即用。

产品特点:
●支持从800X600到1920X1080等视频分辨率;
●采用专用格式对视频压缩解压,降低传输带宽、保证影音播放流畅性、画质还原好、延时时间短;
●采用网线传输,传输距离远,抗干扰能力强;
 ●支持立体声音频输入、RS-232传输;
 ●传输器集成度高,对其他视频输出显示设备兼容性好;
 ●使用CAT5e/6屏蔽线缆最远可达100米。
 ●即插即用,方便简单。
 ●可选网络支持HDBaseT协议、TCP/IP协议传输。

技术参数:
HDMI视频输入
   信号类型     HDMI 1.3a/T.M.D.S全数字信号
   接口     HDMI-A接口
   支持协议     HDMI1.3a HDCP1.3 EDID1.4
   带宽     2.25Gbps,全数字(总共6.75Gbps,每种颜色是2.25Gbps)
   阻抗     差分100Ω
   信号强度     T.M.D.S +/-0.4Vpp
   最小/最大电平     T.M.D.S 2.9 V/3.3V
   支持输入分辨率     最大支持1920X1080@60Hz

HDMI视频输出
   接口     HDMI-A接口
   支持协议     HDMI1.3a HDCP1.3 EDID1.4
   阻抗     差分100Ω
   支持输入分辨率     最大支持1920X1080@60Hz
红外控制
   红外接口     3.5mm耳机座
   IR频率     38KHz

串口传输
   串口传输接口     DB9母座
   波特率     115200bps

CAT5传输距离
   接口     高速RJ45
   传输距离     使用CAT5e/6屏蔽线缆可达100m
规格
   电源     12V DC适配器
   功耗     ≤10W
   工作温度     0℃ ~ +50℃
   储存温度     -20℃ ~ +70℃
HDMI视频输入
   信号类型     HDMI 1.3a/T.M.D.S全数字信号
   接口     HDMI-A接口
   支持协议     HDMI1.3a HDCP1.3 EDID1.4
   带宽     2.25Gbps,全数字(总共6.75Gbps,每种颜色是2.25Gbps)
   阻抗     差分100Ω
   信号强度     T.M.D.S +/-0.4Vpp
   最小/最大电平     T.M.D.S 2.9 V/3.3V
   支持输入分辨率     最大支持1920X1080@60Hz

HDMI视频输出
   接口     HDMI-A接口
   支持协议     HDMI1.3a HDCP1.3 EDID1.4
   阻抗     差分100Ω
   支持输入分辨率     最大支持1920X1080@60Hz
红外控制
   红外接口     3.5mm耳机座
   IR频率     38KHz

串口传输
   串口传输接口     DB9母座
   波特率     115200bps

CAT5传输距离
   接口     高速RJ45
   传输距离     使用CAT5e/6屏蔽线缆可达100m
规格
   电源     12V DC适配器
   功耗     ≤10W
   工作温度     0℃ ~ +50℃
   储存温度     -20℃ ~ +70℃
