信号延长器

VGA信号传输延长器 LH40-11V100

作者: 本站来源: 本站时间:2018-11-05
 LH40-11V100T可以接收来自PC视频播放器等影音视频输出的VGA(RGBHV)视频信号,并对视频信号进行编码压缩,通过传统网线把视频信号传送到远端的LH40-11V100R系列接收器。
 LH40-11V100R接收来自 LH40-11V100T系列发送器发过来的数据,并将其解压还原成VGA视频、音频信号,最终送给显示终端设备。
独立的VGA信号输入输出;采用15针HD母接口支持各种RGB、VGA、信号源,带音频接口,高带宽350MHz(-3dB),满载的高带宽,采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术,采用数字同步识别处理技术,图像输出更加稳定可靠,全贴片SMD工艺,特有的ESD静电保护技术,支持信号时序重整,完美显示1920×1080P高清图像,安装简单,即插即用。

产品特点:
●支持从800X600到1920X1080等视频分辨率;
●采用专用格式对视频压缩解压,降低传输带宽、保证影音播放流畅性、画质还原好、延时时间短;
●采用网线传输,传输距离远,抗干扰能力强;
●支持立体声音频输入、RS-232传输;
●传输器集成度高,对其他视频输出显示设备兼容性好;
●使用CAT5e/6屏蔽线缆最远可达100米。
●即插即用,方便简单。

技术参数:
VGA视频输入
   信号类型     RGBHV
   增益     0dB
   接口     DB15母接头
   带宽     350MHz@-3dB
   阻抗     75 Ω
   支持输入分辨率     最大支持1920X1080@60Hz

VGA视频输出
   信号类型     RGBHV
   接口     DB15母接头
   阻抗     75 Ω
   支持输入分辨率     最大支持1920X1080@60Hz

YUV视频输入
   信号类型     分量视频(YPbPr/YCbCr)
   接口     DB15母接头转接RCA公接头
   带宽     150MHz@-3dB
   最小/最大电平     -2V/+2V
   阻抗     75 Ω
音频
   音频接口     3.5mm耳机座
   信号类型     1路立体声,非平衡
   频率响应     20 Hz ~ 20 kHz, ±0.05 dB
   输入电平     2Vrms(最大)

串口传输
   串口传输接口     DB9母座
   波特率     115200bps

CAT5传输距离
   接口     高速RJ45
   传输距离     使用CAT5e/6屏蔽线缆可达100m
规格
   电源     12V DC适配器
   功耗     ≤10W
   工作温度     0℃ ~ +50℃
   储存温度     -20℃ ~ +70℃
VGA视频输入
   信号类型     RGBHV
   增益     0dB
   接口     DB15母接头
   带宽     350MHz@-3dB
   阻抗     75 Ω
   支持输入分辨率     最大支持1920X1080@60Hz

VGA视频输出
   信号类型     RGBHV
   接口     DB15母接头
   阻抗     75 Ω
   支持输入分辨率     最大支持1920X1080@60Hz

YUV视频输入
   信号类型     分量视频(YPbPr/YCbCr)
   接口     DB15母接头转接RCA公接头
   带宽     150MHz@-3dB
   最小/最大电平     -2V/+2V
   阻抗     75 Ω
音频
   音频接口     3.5mm耳机座
   信号类型     1路立体声,非平衡
   频率响应     20 Hz ~ 20 kHz, ±0.05 dB
   输入电平     2Vrms(最大)

串口传输
   串口传输接口     DB9母座
   波特率     115200bps

CAT5传输距离
   接口     高速RJ45
   传输距离     使用CAT5e/6屏蔽线缆可达100m
规格
   电源     12V DC适配器
   功耗     ≤10W
   工作温度     0℃ ~ +50℃
   储存温度     -20℃ ~ +70℃

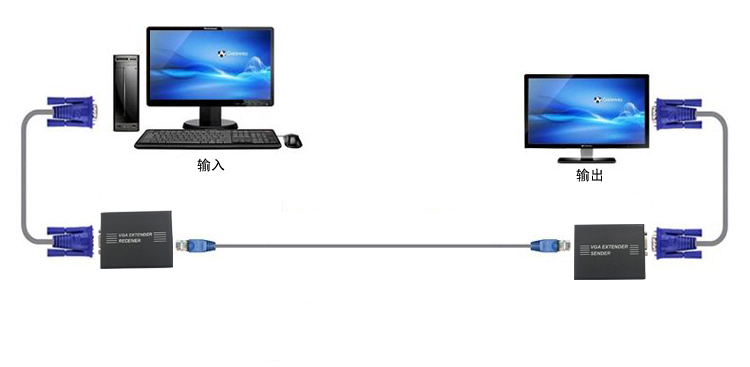

系统示意图:

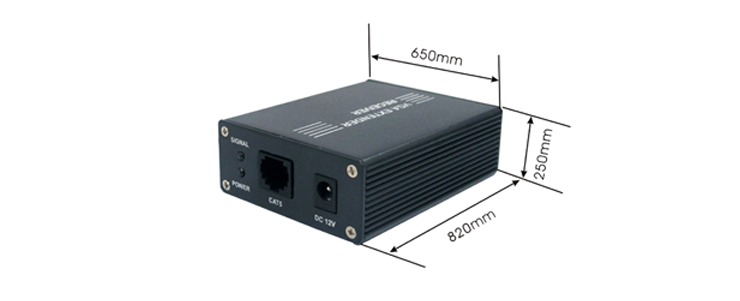

面板图:
