16进16出DVI视频矩阵切换器是一款全数字高带宽DVI矩阵，支持按键快速切换操作，拥有超大容量的输入和输出能力，支持任意输入设置为默认的EDID参数。采用DVI全数字接口，使图像信号可高保真输出，画面更加清晰。该系列产品可广泛应用于大屏幕显示工程、多媒体教学、报告厅、军事指挥控制中心、交通监控、酒店、多媒体会议室、影音展示厅等场合。
LH60-DVI16-16A数字矩阵采用新型的LCD面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便。采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便。

产品特点：
● 输出视频信号无缝平滑切换，确保视频信号进行切换时没有黑场间隔困扰。满足现场切换信号源流畅、无黑场、完美的视觉观看效果。
● 支持Android、IOS等不同操作系统的智能平板、手机APP控制，使用智能平板、手机直接通过无线的方式实现信号源选择、切换、预案调用等操控。填补了音视频行业针对智能平板、手机无法直接通过无线的方式来控制整个项目的需求空缺。
● 采用高速数字交换技术，信号总线频率高达25G，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果；
● 智能识别不同的输入输出板卡，在热插拔过程中自动关闭和打开板卡电源，防止电源对板卡的冲击损坏。
● 模块化的设计, 可支持系统处理模块的热插拔，设备主控CPU支持热备份，双备份冗余电源支持电源热备份、风扇等模块随意更换。
● 智能控制设备绿色运行；可通过温控，电流控制，风扇，电源的开关。
● 多种不同的预案可满足不同客户的要求。
● 设备面板液晶实时显示设备的运行状态和温度信息。
● 具有网络搜索和无线搜索功能。
● 具有WiFi，AP和路由模式。
● 网络支持C/S和B/S二种模式。
● 具有SD卡和USB文件读写功能。
● 可通过web浏览器控制。
● 支持HDCP管理，兼容DVI 1.0和HDMI 1.4；
● 内置EDID（扩展显示标识数据）和DDC管理；
● 预存储9种通用模式，可存储和调用模式；
● 视频信号输入、输出端采用全数字DVI-I接口；
● 具有掉电记忆功能带有断电现场保护功能；
● 支持多种控制方式，以太网、RS-232、前面板按键控制、红外遥控等；
● 采用可编程逻辑, 程逻辑陈列电路，任意交互切换；
● 信号长距离传输失真补偿技术；
● 支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入；

产品选型：

产品型号	产品参数
LH60-DVI12-12A	12进12出高清DVI矩阵，6.5G带宽，EDID处理，面板/红外/RS-232控制。音频非平衡立体声，RCA接口。
LH60-DVI16-4A	16进4出高清DVI矩阵，6.5G带宽，EDID处理，面板/红外/RS-232控制。音频非平衡立体声，RCA接口。
LH60-DVI16-8A	16进8出高清DVI矩阵，6.5G带宽，EDID处理，面板/红外/RS-232控制。音频非平衡立体声，RCA接口。
LH60-DVI16-12A	16进12出高清DVI矩阵，6.5G带宽，EDID处理，面板/红外/RS-232控制。音频非平衡立体声，RCA接口。
LH60-DVI16-16A	16进16出高清DVI矩阵，6.5G带宽，EDID处理，面板/红外/RS-232控制。音频非平衡立体声，RCA接口。

技术参数：

视频
带宽	165MHz, 全数字
大支持分辨	1920x1080@60Hz
位时钟抖动	(Clock Jitter) <0.15 Tbi
位上升时间(Risetime )	<0.3Tbit (20%-80%)
位下降时间(Falltime)	<0.3Tbit (20%-80%)
大传输延时	5nS(±1nS)
切换速度	50 ns
信号类型	DVI 1.3规范中的 DVI-D全数字 T.M.D.S 信号
视频输入
接 口	DVI-I
信号强度	T.M.D.S +/- 0.4Vpp
小/大电平	T.M.D.S 2.9V/3.3V
阻 抗	50 欧姆
输入EDID	使用系统默认EDID
大直流偏置误差	15mV
视频输出
接 口	DVI-I
小/大电平	T.M.D.S 2.9V/3.3V
阻抗	50 欧姆
信号类型	立体声，平衡 或非平衡接法
阻抗	输入：>10 k欧姆（平衡或/ 非平衡接法）,输出：50 欧姆（非平衡接法）, 100 欧姆（ 平衡接法）
大输入电平	+19.5dBu, （平衡或/ 非平衡接法）
增益误差	±0.1dB
大输出电平	+19.5dBu, （平衡或/ 非平衡接法）
控制种类
串行控制接口	RS-232, 9-针母 D型 接口
波特率与协议	波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构	2 = TX, 3 = RX, 5 = GND
以太网控制接口	RJ-45母接口（可选控制接口配件）TCP/IP
以太网控制速率	自适应10M或100M,全双工或半双工
产品规格
电 源	100VAC ～ 240VAC, 50/60 Hz, 自适应电源
温 度/湿 度	储存、使用温度: -20°~70°C/储存、使用湿度:10% ~90%

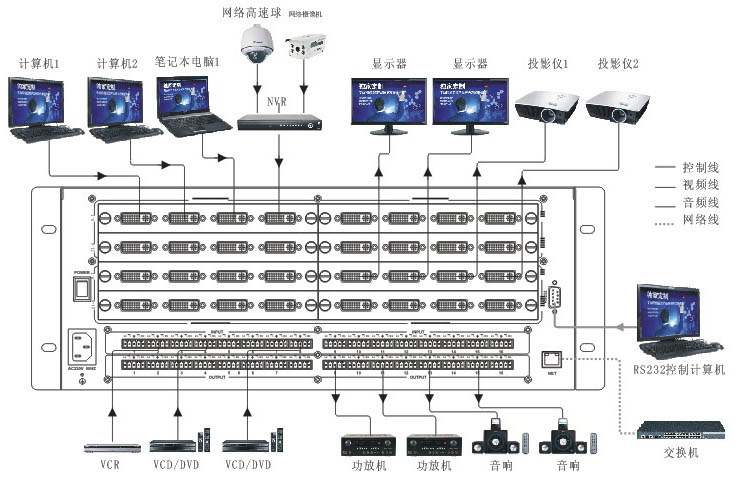

系统示意图：

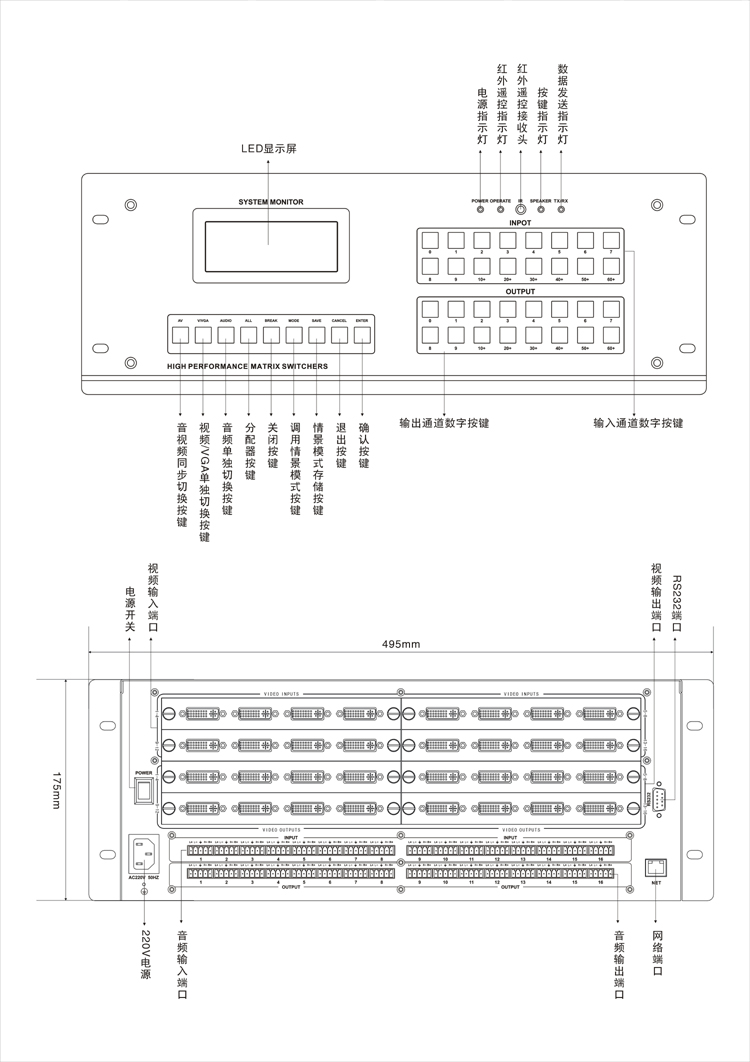

面板图：
