DVI矩阵

8进8出DVI视频矩阵切换器 LH60-DVI8-8

作者: 本站来源: 本站时间:2019-01-03
8进8出DVI视频矩阵切换器是一款全数字高带宽DVI矩阵,支持按键快速切换操作,拥有超大容量的输入和输出能力,支持任意输入设置为默认的EDID参数。采用最新的DVI全数字接口,使图像信号可高保真输出,画面更加清晰。该系列产品可广泛应用于大屏幕显示工程、多媒体教学、报告厅、军事指挥控制中心、交通监控、酒店、多媒体会议室、影音展示厅等场合。
       LH60-DVI8-8数字矩阵采用新型的LCD面板显示和轻触式按键确保状态显示更加直观,更加合理,设备操作更加简便。采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,直观方便。

产品特点:

● 输出视频信号无缝平滑切换,确保视频信号进行切换时没有黑场间隔困扰。满足现场切换信号源流畅、无黑场、完美的视觉观看效果。
● 支持Android、IOS等不同操作系统的智能平板、手机APP控制,使用智能平板、手机直接通过无线的方式实现信号源选择、切换、预案调用等操控。填补了音视频行业针对智能平板、手机无法直接通过无线的方式来控制整个项目的需求空缺。
● 采用高速数字交换技术,信号总线频率高达25G,完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果;
● 智能识别不同的输入输出板卡,在热插拔过程中自动关闭和打开板卡电源,防止电源对板卡的冲击损坏。
● 模块化的设计, 可支持系统处理模块的热插拔,设备主控CPU支持热备份,双备份冗余电源支持电源热备份、风扇等模块随意更换。
● 智能控制设备绿色运行;可通过温控,电流控制,风扇,电源的开关。
● 多种不同的预案可满足不同客户的要求。
● 设备面板液晶实时显示设备的运行状态和温度信息。
● 具有网络搜索和无线搜索功能。
● 具有WiFi,AP和路由模式。
● 网络支持C/S和B/S二种模式。
● 具有SD卡和USB文件读写功能。
● 可通过web浏览器控制。
● 支持HDCP管理,兼容DVI 1.0和HDMI 1.4;
● 内置EDID(扩展显示标识数据)和DDC管理;
● 预存储9种通用模式,可存储和调用模式;
● 视频信号输入、输出端采用全数字DVI-I接口;
● 具有掉电记忆功能带有断电现场保护功能;
● 支持多种控制方式,以太网、RS-232、前面板按键控制、红外遥控等;
● 采用可编程逻辑, 程逻辑陈列电路,任意交互切换;
● 信号长距离传输失真补偿技术;
● 支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入;

产品选型:
产品型号 产品参数
LH60-DVI4-4 4进4出高清DVI矩阵,6.5G带宽,EDID处理,面板/红外/RS-232控制。
LH60-DVI8-4 8进4出高清DVI矩阵,6.5G带宽,EDID处理,面板/红外/RS-232控制。
LH60-DVI8-8 8进8出高清DVI矩阵,6.5G带宽,EDID处理,面板/红外/RS-232控制。

技术参数:
视频
   带宽     165MHz, 全数字
   最大支持分辨     1920x1080@60Hz
   位时钟抖动     (Clock Jitter) <0.15 Tbi
   位上升时间(Risetime )     <0.3Tbit (20%-80%)
   位下降时间(Falltime)     <0.3Tbit (20%-80%)
   最大传输延时     5nS(±1nS)
   切换速度     50 ns(最长时间)
   信号类型     DVI 1.3规范中的 DVI-D全数字 T.M.D.S 信号
视频输入
   接 口     DVI-I
   信号强度     T.M.D.S +/- 0.4Vpp
   最小/最大电平     T.M.D.S 2.9V/3.3V
   阻 抗     50 欧姆
   输入EDID     使用系统默认EDID
   最大直流偏置误差     15mV
视频输出
   接 口     DVI-I
   最小/最大电平     T.M.D.S 2.9V/3.3V
   阻抗     50 欧姆
   信号类型     立体声,平衡 或非平衡接法
   阻抗     输入:>10 k欧姆(平衡或/ 非平衡接法),输出:50 欧姆(非平衡接法), 100 欧姆( 平衡接法)
   最大输入电平     +19.5dBu, (平衡或/ 非平衡接法)
   增益误差     ±0.1dB
   最大输出电平     +19.5dBu, (平衡或/ 非平衡接法)
控制种类
   串行控制接口     RS-232, 9-针母 D型 接口
   波特率与协议     波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
   串行控制口结构     2 = TX, 3 = RX, 5 = GND
   以太网控制接口     RJ-45母接口(可选控制接口配件)TCP/IP
   以太网控制速率     自适应10M或100M,全双工或半双工
  无线WIFI技术参数
  无线标准     IEEE9=802.11b/g/n
  无线频率范围     2.412GHZ~2.484GHZ
  无线发射功率     802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
  WIFI接受灵敏度     802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
  无线网络类型     STA/AP/STA+AP
  WIFI安全机制     WEB/WPA-PSK/WPA2-PSK
  WIFI加密类型     WEP64/WEP128/TKIP/AES
产品规格
   电 源     100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
   温 度/湿 度     储存、使用温度: -20°~70°C/储存、使用湿度:10% ~90%

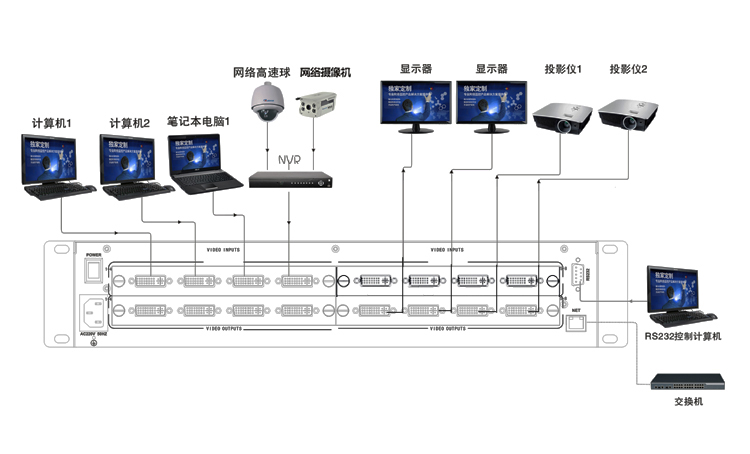

系统示意图:

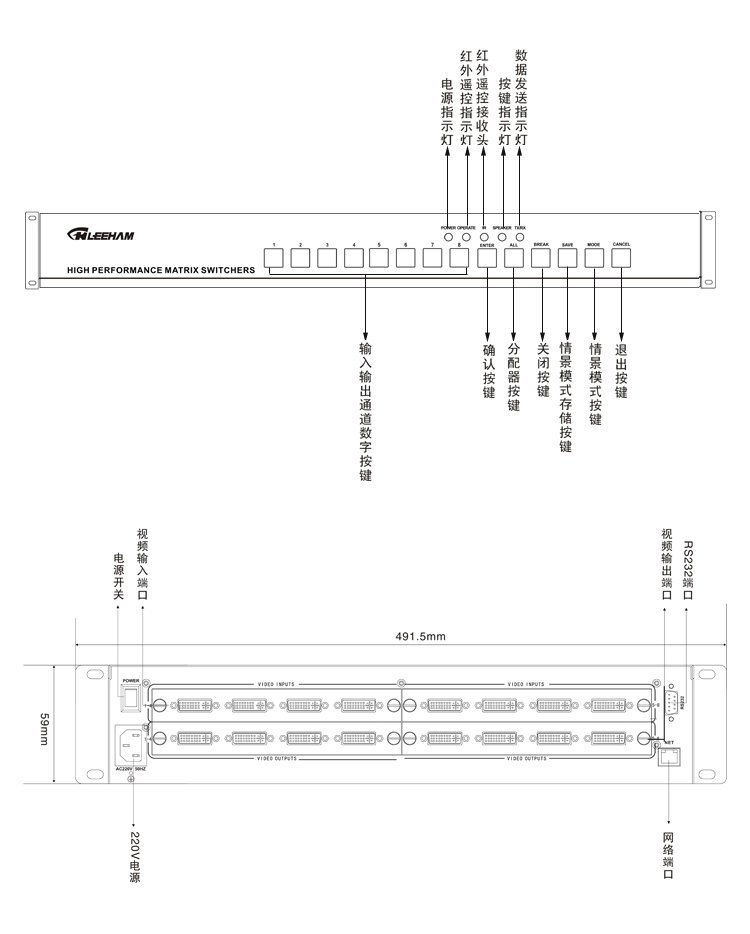

面板图:
