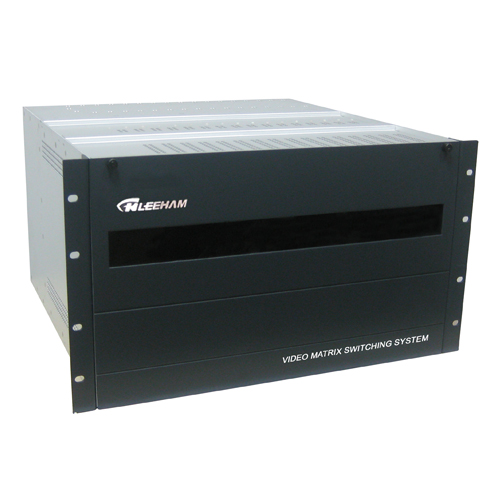

矩阵切换/控制系统 LH60-70R

作者: 本站来源: 本站时间:2018-11-26
LH60-70R是一款能与美国AD等国际知名品牌矩阵系统相互兼容、相互控制、相互代替等全功能的矩阵切换/控制系统。系统包括(矩阵主机、控制键盘、多媒体管理软件、控制码分配器、报警接口箱器等辅助设备)与美国AD等国际知名品牌矩阵系统相互兼容。系统单机箱192路视频输入,16路视频输出。最大可扩展到1024路视频输入,128路视频输出。适用于所有安防监控系统。

系统采用插拔式、高密度的模块化设计,包括电源模块、中央处理单元模块、数据缓冲模块、视频丢失检测模块、视频输入模块和视频输出模块。可以预定义系统巡视,成组切换,时间定时器,报警显示、清楚模式,这些预定义功能可以分别在单个监视器上执行。通过控制键盘进行区域切换、编程序列切换和同步切换操作。通过解码器可对云台、镜头实现前端控制,也可以控制高速智能球、中速球或摄像机。支持多种组网方式,远程编程控制及网络功能。

系统具有超强的兼容能力,内置通讯模块,具备与美国AD、PELCO等多种不同知名品牌矩阵系统之间的联网互控功能。

LH60-70R矩阵切换/控制系统后面板具有8个RS-232通讯口(最多可扩展到32个),可连接控制键盘、报警接口箱、多媒体控制软件、网络管理器等设备。1个以太网通讯端口,用于以太网联网控制。1个高速数据线端口,可直接连接控制码发生/分配器等设备。1个编程监视器端口,通过专用编程监视器接口设置系统参数。

产品他点:
●   微机模块化,高密度矩阵设计
●   嵌入式微处理器
●   Linux 系统内核
● 人机交互界面设计出色巧妙,为用户提供了更加丰富灵活的应用体验。
● 系统可最大扩容到1024路输入,128路输出。
● 方便、便捷的导航功能
● 直观的主机状态实时显示
●   基于以太网控制无需外置设备
●   具有智能网络设备管理功能
●   内置CPU模块。支持双CPU热备份切换控制系统,支持系统电源热备份。
●   菜单综合设置(PC软件)
●   键盘口令输入,限制无关人员操作,优先级操作
●   系统可划分为多个分区,可限定键盘的访问权限
●   并行/成组切换
●   通用的巡视/显示序列
●   自动调用巡视序列和触点设防表
●   屏幕显示:摄像机号和标题;日期/时间格式;监视器号及其状态
●   64组自动切换,64组同步切换
●   系统可分级、多级控制
●   摄像机现场控制控制恒速或变速云台
●   具有逻辑地址功能:可实现矩阵的视频输入通道数与球机地址的任意对应,方便管理维护
●   输出带四画面分割功能
●   自动报警调用
●   内部视频丢失检测,同步检测
●   可编程报警联系表
●   五种不同的报警显示方式,三种报警状态消除方式
●   35个定时调用时间, 按星期自动调用切换队列或进行定时布撤防
●   所有编程数据的备用电池保护
●   8个RS-232通讯口(可扩展到32个)
●   完善、简洁、快捷的宏操作:系统可通过电脑设置宏后下载到崆键盘中,具有宏调宏、宏等待、宏循环操作,设置方便,可以下载宏信息
●   支持矩阵、画面处理器、硬盘录像机、解码器和智能球等设备的组合控制
●   通过网络扩展器,可实现1280台多种品牌的矩阵模拟联网。
●   具有分级权限管理功能:查看、控制、报警响应
●   兼容多种控制协议,可控制其它各种品牌的前端设备
●   支持报警联动,可联动控制灯光、启动录像设备
●   系统可分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。
●   系统具有超强的兼容能力,内置通讯模块,具备与美国AD、PELCO等多种不同知名品牌矩阵系统之间的联网互控功能
●   具有:公安部检测报告、生产许可证、软件著作权证书、具有ISO9001:2008质量认证、2012-2013百家诚信品牌安防供应商、中国名优产品证书等

技术参数:
  单系统最大规模     1024路视频输入,128路视频输出
  单机箱最大规模     192路视频输入,16路视频输出
  自动切换     64
  成组切换     64
  定时事件     35
  报警输入     最大支持1024路报警输入
  报警响应     多种报警显示方式,多种报警消除方式
  键盘控制协议     RS485
  控制码协议     曼码
  屏幕显示     摄像机号和标题;日期/时间格式;监视器号及其状态
  RS485端口     1个
  RS422端口     2个
  以太网端口     1个RJ45
  产品尺寸     430(宽)X266(高)X455(深)mm
  功率     50W
  电源     AC220V
  其他     菜单综合设置;自动调用巡视序列和触点设防表;自动报警调用;内部视频丢失检测,同步检测;具有 分级权限管理功能:查看、控制、报警响应;支持报警联动,可联动控制灯光、启动录像设备;系统可 分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。

面板图:
