模拟矩阵

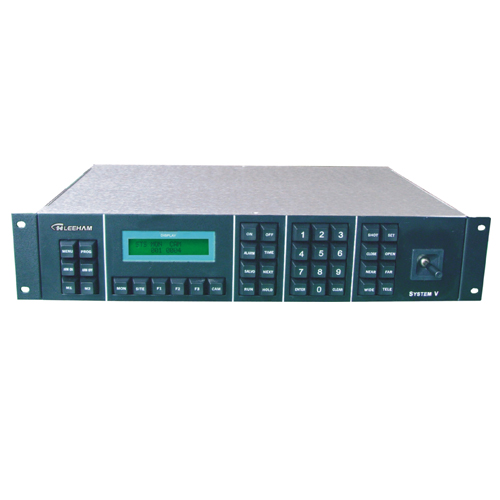

矩阵切换/控制系统 LH60-30V

作者: 本站来源: 本站时间:2018-11-26
       LH60-30V矩阵切换/控制系统采用微处理器一体化设计,集视音频切换、前端设备控制、报警输入联动、前面板控制键盘于一身。系统则最大可切换64路视频输入信号到8路视频输出,并且可配置多个控制键盘或计算机图形工作站。通过LH28系列解码器可对云台、镜头实现前端控制,也可以连接LH58系列智能球进行摄像机控制。

    单个2U机箱,可选台式或机架安装。矩阵切换/控制系统通过RS-232数据与控制器PC机进行通信。

    LH60-30V矩阵切换/控制系统具有3个RS-232端口,通过LH40-38X系列通道扩展器可扩展为12个通道。可连接LH50系列键盘、LH40-96X系列报警接口箱、LH70系列多媒体控制软件等设备。4组控制码输出口可连接LH28系列解码器、LH60-30A系列音频箱等设备。

产品特点:
●  微机处理控制
●  可直接输出PELCO”P”9600或曼码协议
●  最大64路输入8路输出
●  可直接输出PELCO"P"协议;9600bps
●  3个RS-232通讯口,可扩展为12个
●  单独的监视器自动切换,可正向或反向运行
●  4组控制码输出口可直接连接控制曼码前端设备
●  摄像机镜头控制
●  72个摄像机场景预置
●  两种不同的报警显示方式
●  三种报警状态清除方式
●  自带16路报警输入,可进行摄像机联动切换
●  2路报警输出,可控制灯光等设备
●  前面板全功能键盘(二维变速摇杆)
●   所有编程数据的备用电池保护至少5年
●   可选用汉化/网络版多媒体控制软件

技术参数:
  单系统最大规模     64路视频输入,8路视频输出
  单机箱最大规模     64路视频输入,8路视频输出
  自动切换     32
  成组切换     32
  定时事件     35
  报警输入     自带16路报警输入,最大支持64路报警输入
  报警响应     多种报警显示方式,多种报警消除方式
  键盘控制协议     RS485
  控制码协议     PELECO"D"2400协议
  屏幕显示     摄像机号和标题;日期/时间格式;监视器号及其状态
  RS485端口     2个
  RS422端口     1个
  产品尺寸     430(宽)X90(高)X312(深)mm
  功率     15W
  电源     AC220V
  其他     菜单综合设置;自动调用巡视序列和触点设防表;自动报警调用;内部视频丢失检测,同步检测;具有 分级权限管理功能:查看、控制、报警响应;支持报警联动,可联动控制灯光、启动录像设备;系统可 分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。

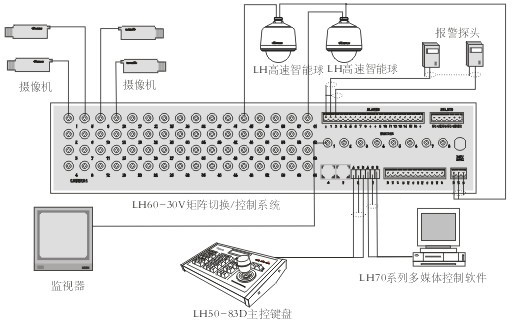

系统示意图:

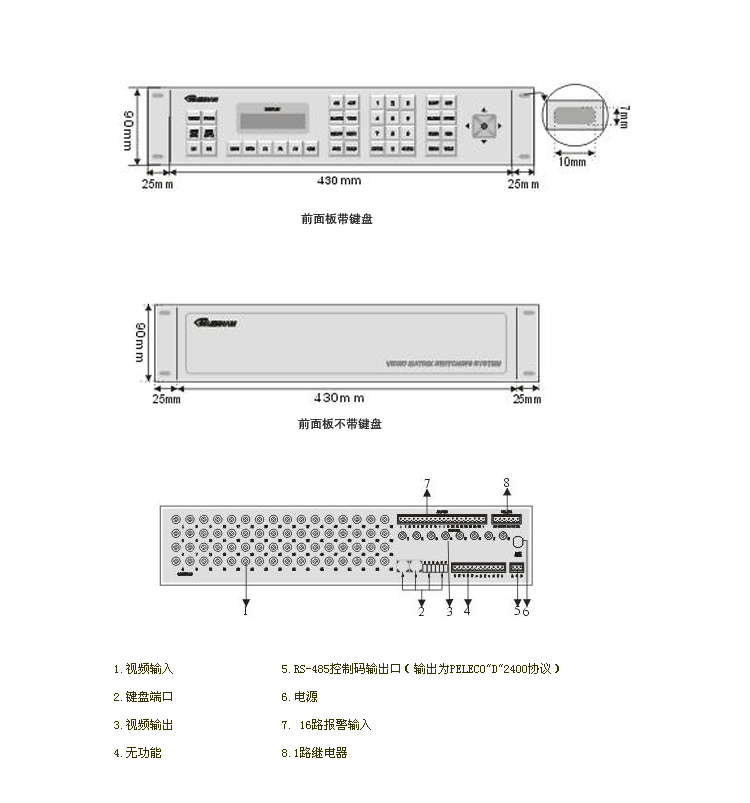

面板图:
