矩阵切换/控制系统 LH60-40V

作者: 本站来源: 本站时间:2018-11-26
LH60-40V是一款全功能、预组装中、小型视频矩阵切换/控制系统。系统最大64路视频输入, 16路视频输出。是所有复杂的中、小型安防系统工程的最理想选择设备。

LH60-40V采用微处理器一体化设计,轻松实现视频切换、前端设备控制、报警输入联动等功能。可以预定义系统巡视,成组切换,时间定时器,报警显示、清楚模式,这些预定义功能可以分别在单个监视器上执行。可通过解码器可对云台、镜头实现前端控制,也可控制高速智能球、中速球或摄像机。支持多种组网方式,远程编程控制及网络功能。系统配套的LH70系列多媒体控制软件提供虚拟屏幕操作键盘,简化了系统操作。系统可以给用户分配不同的管理权限,确保系统安全。

LH60-40V矩阵切换/控制系统后面板具有2个RS-485端口,可连接控制键盘、报警接口箱、多媒体控制软件等设备。1个RS-422联网端口,用于多级联网控制。1个以太网通讯接口,用于以太网联网控制。1组PELCO“D”2400控制协议输出,可控制高速球、解码器或码转换器等设备。自带16路报警输入,1路报警输出,可对摄像机联动切换,预置点和辅助开关调用。

系统特点:
●   最大64路输入16路输出
●   菜单综合设置
●   基于以太网控制
●   键盘对每个摄像机都可设定控制优先级
●   系统可划分为多个分区,可限定键盘的访问权限
●   32组自动切换,32组同步切换
●   定时布/撤防
●   18种报警模式
●   单独的监视器自动切换,可正向或反向运行
●   屏幕显示:摄像机标题,自带国标一、二级汉字字库;日期/时间格式;摄像机号和监视器号,及其工作状态
●   2个RS-485通讯口,一个以太网通讯接口,一个RS-422联网端口
●   摄像机镜头控制,定时布撤防
●   72个摄像机场景预置
●   自带16路报警输入,1路报警输出,可进行摄像机联动切换、预置点和辅助开关调用
●   外配LH40-35X,可控制其它各种品牌不同协议或不同波特率的前端设备
●   外配LH40-96X,可输入最多64个报警
●   可选用LH70-50系列多媒体控制软件
●   具有数据掉电保存功能
●   系统之间可通过IP/RS-422联网进行分级、多级控制
●   具有网络编程、网络控制,具备网络对时功能

技术参数:
  单系统最大规模     64路视频输入,16路视频输出
  单机箱最大规模     64路视频输入,16路视频输出
  自动切换     32
  成组切换     32
  定时事件     35
  报警输入     自带16路报警输入,最大支持64路报警输入
  报警响应     多种报警显示方式,多种报警消除方式
  键盘控制协议     RS485
  控制码协议     PELECO"D"2400协议
  屏幕显示     摄像机号和标题;日期/时间格式;监视器号及其状态
  RS485端口     2个
  RS422端口     1个
  产品尺寸     430(宽)X90(高)X312(深)mm
  功率     15W
  电源     AC220V
  其他     菜单综合设置;自动调用巡视序列和触点设防表;自动报警调用;内部视频丢失检测,同步检测;具有 分级权限管理功能:查看、控制、报警响应;支持报警联动,可联动控制灯光、启动录像设备;系统可 分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。

系统示意图:

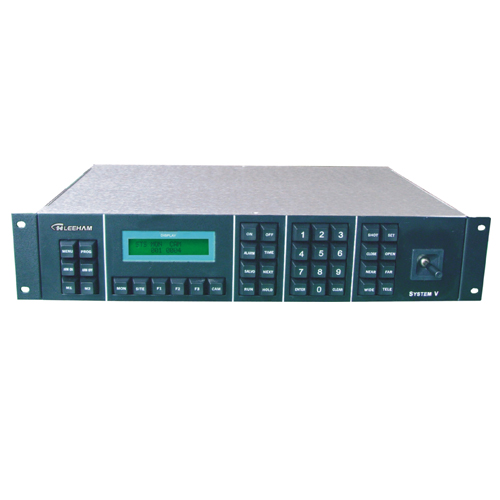

面板图:
