VGA矩阵

16进16出VGA视频矩阵 LH60-VGA16-16

作者: 本站来源: 本站时间:2019-01-03
16进16出VGA视频矩阵切换器是为计算机显示信号而设计的全交叉高清矩阵设备。具有RS-232通讯接口和网络接口,方便与电脑、遥控器或各种远端控制设备连接。产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合;

产品特点:
● 采用最新32位ARM内嵌式处理器;
● 采用高带宽高分辨率芯片,具有长线驱动功能;
● 采用信号长距离传输失真增益补偿技术;
● 采用可编程逻辑阵列电路(CPLD),性能更稳定;
● 采用矩阵式中文显示屏,全中文显示工作状态;
● 内置9组个轮循切换功能,能任意设定间隔时间和通道;
● 内置定时切换功能,能任意设定时间和通道;
● 内置9个场景控制存储模式;
● 兼容市场所有同类产品的代码和指令;
● 特有TCP/IP网络控制管理功能,能通过以太网控制;

产品选型:
产品型号 产品参数
LH60-VGA16-1 16进1出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-2 16进2出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-4 16进4出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-4M 16进4出矩阵切换器,15HD母接口,500MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-4A 16进4出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。音频非平衡立体声,RCA接口。
LH60-VGA16-8 16进8出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-8M 16进8出矩阵切换器,15HD母接口,500MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-8A 16进8出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。音频非平衡立体声,RCA接口。
LH60-VGA16-16 16进16出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-16M 16进16出矩阵切换器,15HD母接口,500MHZ, 面板/RS-232控制/红外遥控器。
LH60-VGA16-16A 16进16出矩阵切换器,15HD母接口,350MHZ, 面板/RS-232控制/红外遥控器,音频非平衡立体声,RCA接口。
LH60-VGA16-16MA 16进16出矩阵切换器,15HD母接口,500MHZ, 面板/RS-232控制/红外遥控器,音频非平衡立体声,RCA接口。

技术参数:
VGA视频
   带 宽     500MHz (-3dB),满载
   串 扰     -60dB @10 MHz, -39dB @100 MHz
   切换速度     200 ns(最长时间)
VGA视频输入
   接 口     15-pin HD 母接口
   最小/最大电平     模拟信号: 0.5V ~ 2.0V p-p
   信号强度     1V p-p
   S/N     大于或等于65dB
   阻 抗     75 欧姆
   回波损耗     -30dB@5MHz
   水平频率响应     15 kHz ~ 145 kHz
   垂直频率响应     30 Hz ~ 170 Hz
   最大直流偏置误差     15mV
VGA视频输出
   接 口     15-pin HD 母接口
   最小/最大电平     0.5V ~ 2.0V p-p
   阻 抗     75 欧姆
   回波损耗     -30dB@5MHz
   直流补偿     最大±5mV
VGA同步信号
   输入电平     0.5V- 5.0V p-p,: 4.0V p-p 正常
   回波损耗     -30dB@5MHz
   输入阻抗     510欧姆
   输出阻抗     75 欧姆
   最大传输延时     水平:90ns 垂直:160ns
   最大上升/下降时间     4ns
   极 性     正或负(与输入完全一致)
RS-232控制接口
   串行控制接口     RS-232, 9-针母 D型 接口
   波特率与协议     波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
   串行控制口结构     2 = TX, 3 = RX, 5 = GND
以太网控制接口(选配)
   以太网控制接口     RJ-45母接口
   以太网控制协议     TCP/IP
   以太网控制速率     自适应10M或100M,全双工或半双工
  无线WIFI技术参数
  无线标准     IEEE9=802.11b/g/n
  无线频率范围     2.412GHZ~2.484GHZ
  无线发射功率     802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
  WIFI接受灵敏度     802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
  无线网络类型     STA/AP/STA+AP
  WIFI安全机制     WEB/WPA-PSK/WPA2-PSK
  WIFI加密类型     WEP64/WEP128/TKIP/AES
规格
   电 源     100VAC ~ 240VAC, 50/60 Hz
   温 度/湿 度     储存、使用湿度:10% ~ 90%/储存、使用温度: -20°~ +70°C

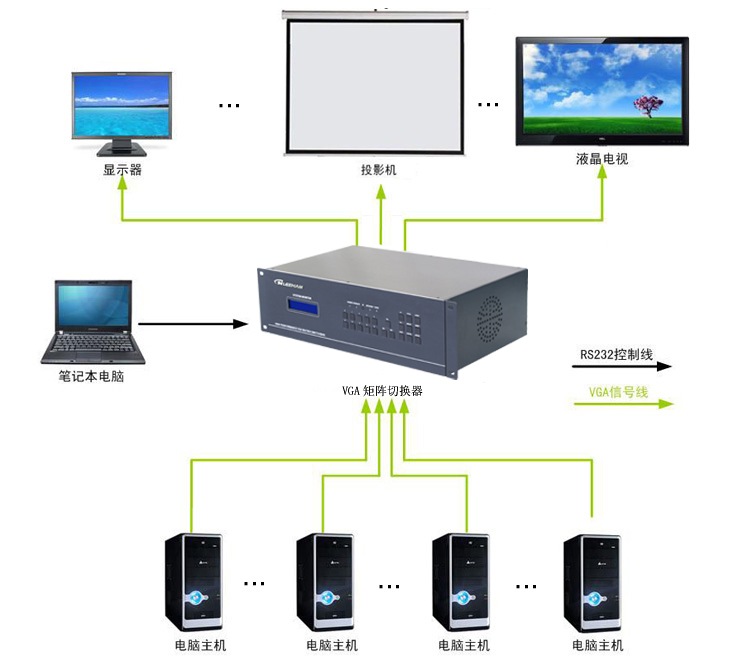

系统示意图:

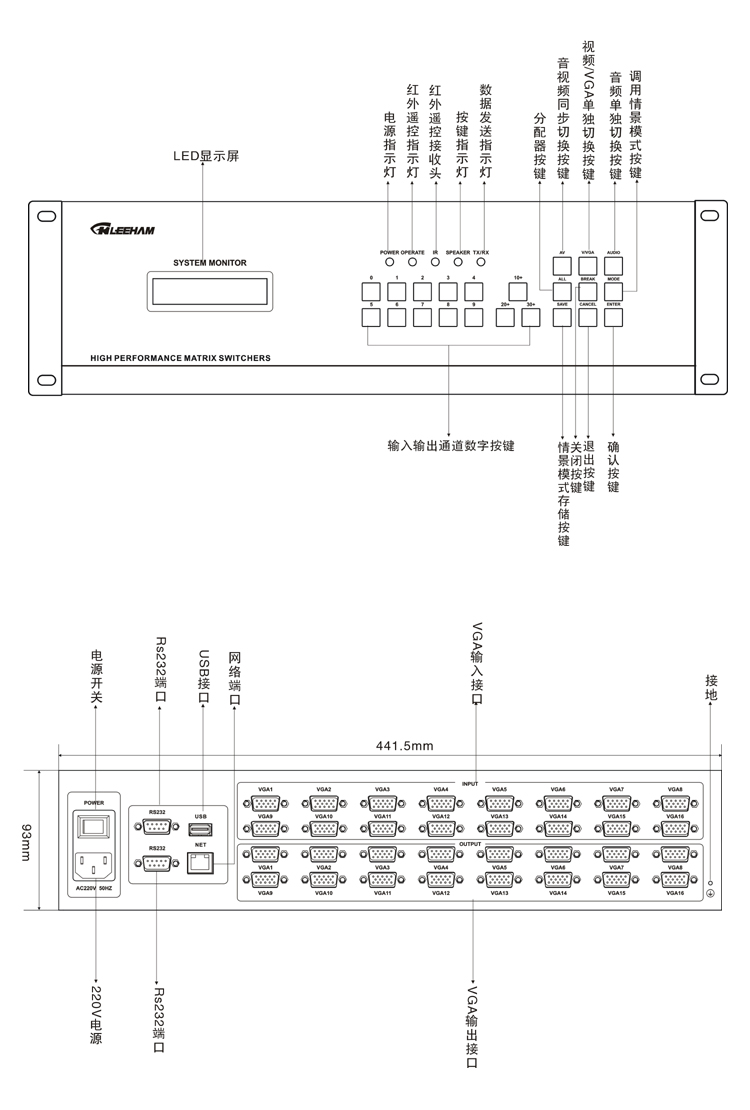

面板图:
