SDI矩阵

16进16出SDI矩阵切换器 LH60-SDI1616

名称:16进16出SDI矩阵切换器 LH60-SDI1616


咨询热线:13325912906

联系我们

详细说明:


LH60-SDI系列矩阵切换器是专门为SDI数字音视频信号显示切换而设计的高清智能矩阵设备.具有RS-232通讯接口和网络接口,方便与电脑或各种远端控制设备连接应用。视频矩阵主机产品广泛应用于大屏幕显示工程、多媒体教学、报告厅、军事指挥控制中心、交通监控、酒店、多媒体会议室、影音展示厅等场合。
LH60-SDI数字矩阵采用新型的LCD面板显示和轻触式按键确保状态显示更加直观,设备操作简便。

产品特点:
●  采用ARM处理器,运行速度更快,系统更稳定 ;
●  采用FPGA可编程逻辑阵列电路,性能更稳定;
●  采用美国TI公司数字视频处理芯片,图像特别清晰;
●  最大数据速率达4.25Gbps的超高带宽传输;
●  矩阵切换器采用信号长距离传输失真增益补偿技术;
●  采用蓝色矩阵式显示屏,全中文显示工作状态
●  内置轮循切换功能,能任意设定间隔时间和通道
●  内置16组场景存储功能,能直接在面板操作
●  带有自动均衡技术,支持HDTV兼容;
●  SDI数字音视频输入和输出端采用BNC母接口;
●  带有断电现现场切换记忆保护、视频同步或分离切换等功能。

技术参数:
SDI视频
   应用标准     SMPTE 259M,SMPTE 292M, SMPTE424M, ITU-R BT.601, ITU-R BT.1120
   视频格式     270Mbps SDI.485 Gbps HD-SDI和2.97Gbps 3G-SDI
   数据频率     19Mbps 到4.5 Gbps
   幅度     0.8Vp-p±10%
   上升/下降时间     400-700ps
   冲过     <10%
   移动     <540ps±10%
   最小/最大电平     0.5V to 1.0 Vp-p
   最大传输范围     HD:200m.SD:400m 推荐使用认证过的SDI专业线缆 如:Belden 1694A
SDI视频输入
   接 口     BNC母接口
   回波损耗     <-15dB,DC@1MHz to 1.5GHz
   直流补偿最大     ±5mV
   阻 抗     75欧姆
   输出阻抗     75 欧姆
SDI视频输出
   接 口     BNC母接口
   输出阻抗     75欧姆
   阻抗     75 欧姆
   回波损耗     <-15dB,DC@1MHz to 1.5GHz
   直流补偿     最大±5mV
RS-232控制接口
   串行控制接口     RS-232, 9-针母D型接口
   波特率与协议     波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
   串行控制口结构     2 = TX, 3 = RX, 5 = GND
   以太网控制接口(选配)     RJ-45母接口
   以太网控制协议     TCP/IP
   以太网控制速率     自适应10M或100M,全双工或半双工
  无线WIFI技术参数
  无线标准     IEEE9=802.11b/g/n
  无线频率范围     2.412GHZ~2.484GHZ
  无线发射功率     802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
  WIFI接受灵敏度     802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
  无线网络类型     STA/AP/STA+AP
  WIFI安全机制     WEB/WPA-PSK/WPA2-PSK
  WIFI加密类型     WEP64/WEP128/TKIP/AES
产品规格
   电 源     100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
   温 度/湿 度     储存、使用温度: -20°~70°C/储存、使用湿度:10% ~90%

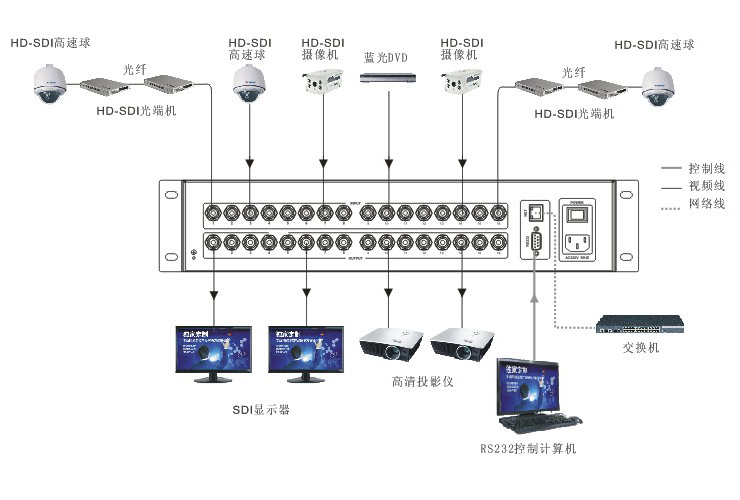

系统示意图:

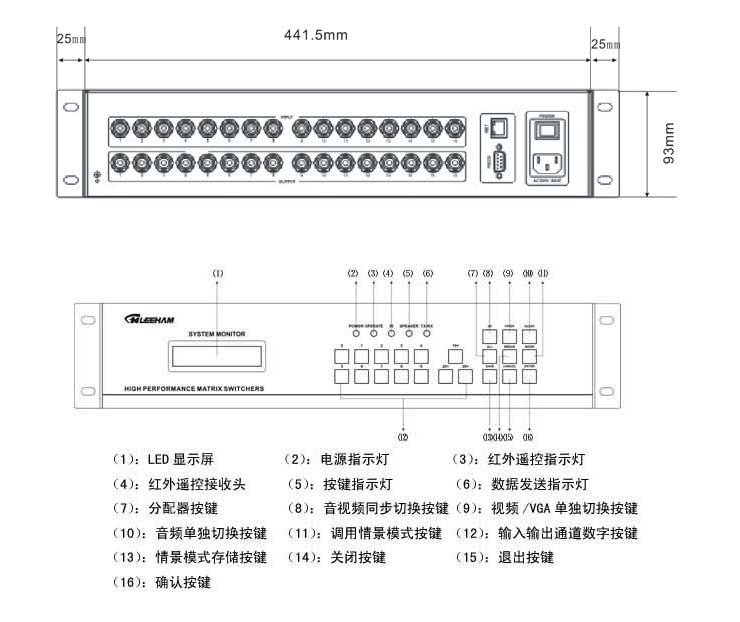

面板图:
