多屏幕拼接处理器

多屏幕拼接控制器_拼接控制器_图像解码拼接处理器 LH70-MVC1200

名称:多屏幕拼接控制器_拼接控制器_图像解码拼接处理器 LH70-MVC1200


咨询热线:13325912906

联系我们

详细说明:


产品概述:
LH70-MVC1200拼接控制器采用FPGA硬件图形并行处理技术,以先进的背板交换总线技术为构架,通道独享带宽,大规模扩容到72块大屏幕拼接显示,可同时处理多达84路全高清信号实时处理,同时支持多组大屏幕不同分辨率显示,具有大屏回显功能,在控制室即可实时查看大屏幕显示状态,配合交互式可视化管理客户端,给用户带来一种全新的应用体验。

系统概述:
    多屏幕拼接控制器系统采用纯硬件FPGA架构,无硬盘,免维护。内部自建核心运算机制,无操作系统,启动速度快,能经受频繁开关机,意外断电对系统无影响,可快速恢复。避免工控机式系统的机、硬件冲突、蓝屏、计算机病毒的问题。
    模块化设计,并支持热拔插,系统采用模块化设计,包括输入卡、输出卡、切换卡、控制卡,并支持热拔插。方便系统使用、升级和维护,如有故障时,通过热插拔在现场替换有故障的模块,快速恢复系统正常运行。可在不断电的情况下更换、升级输入输出模块,不影响系统的正常工作,保证了系统稳定、灵活、可靠的特性。
    系统采用先进的背板交换架构,和传统的PCI总线结构不同,为每个外围槽位提供了高达20Gb/s的传输带宽,外围的板卡通过先进的背板交换架构进行数据的极速交换,确保数据可靠传输,为外围设备提供快速的优质图像资源,使系统大量的数据和图像传输不再受到PCI总线结构的带宽制约。基于交换架构的专用总线设计可以保证每个输出屏幕都有独立的专用带宽,无论系统处理多少路高清信号,拼接多少个单元,都能保证图像信号清晰、流畅、不丢帧。
    系统支持多种信号格式输入,包括复合视频、VGA、DVI、IP流媒体、HDMI、HD-SDI等。对计算机视频信号,能兼容支持各种常见分辨率,并可实现自定义非常规分辨率,多达128路计算机信号实时处理。系统可输出DVI-I信号或双绞线数字信号,单个输出通道高支持分辨率1920×1200@60Hz,多达128路高清输出,更多输出可通过系统级联。
    系统基于DSP纯硬件架构开发,对于前端的IP网络摄像头信号可定制化直接解码并在大屏幕上实时显示。
    系统的输出通道可自定义多个独立的组,每个组输出的分辨率可以相同或不同。用户根据现场需要配置相应的分辨率,为系统控制及管理多组分辨率提供解决方案。
    力弘拼接控制器为保证高速运动的画面在虚拟墙的物理显示器上能达到同帧播放的效果,避免不同步造成的不同屏运动、画面错位和追赶现象造成的横切纹问题,系统自有的全同步技术和双缓冲技术,保证了全屏图像的帧同步和无追赶,为用户提供流畅、连贯、实时的高清运动画面。
系统中任意信号可在拼接屏的任意位置开多个窗口,无公共区域的限制,可任意叠加、缩放、拉伸、画中画显示,为用户提供灵活方便的应用。
    远程方式支持RS232、TCP/IP。用户通过控制软件可以轻松实现对视频电视墙的管理和控制。可通过手机软件控制视频电视墙视频的切换、缩放和管理。图像解码拼接处理器可以轻松的实现场景调用等功能。目前支持安卓和苹果系统。兼容第三方中控系统,开放的接口可以集成任何第三方控制系统,例如RTI、AMX等。

产品特点:
● 先进的大规模FPGA陈列式纯硬件技术架构;
● 背板交换技术,通道独享带宽,支持图像实时交换和处理;
● 标准机架式结构,运营级机箱系统设计;
● 交互式可视化软件操作终端;
● 单台设备可支持到84路输入72路输出;
● 输入输出都支持640*480到1920*1200的分辨率;
● 单个物理拼接单元可开4个窗口;
● 预置100个系统预案及快速调取;
● 具有OSD字符叠加功能,可在输入信号的任意位置叠加可用户配置的字符信息;
● 本地回显及软件预监;
● 支持任意矩形拼接,支持输出重映射;
● 支持单屏画面分割与画面叠加及跨屏显示;
拼接控制器支持图像的任意叠加、漫游、移动、缩放、裁剪等;
● 支持高分底图;
● 4K×2k超高分辨率采集;
● 易升级维护,支持输入输出卡、风扇等热拔插;
● 高品质散热设计,使设备散热更充分,运行更安全;
● 冗余电源设计,更安全可靠。

技术参数:
 型号     LH70-MVC1200
  机箱规格     13U
  CPU控制板     1
  输入模块     21
  输出模块     18
  机箱尺寸     440*420*580
  输入卡     多种输入卡可任意组合:VGA、YPbPr、CVBS、DVI、HDMI、HD-SDI、HDBaseT、Fiber、IP等
  输出卡     多种输出卡可任意组合:DVI-I、HDBaseT等
  处理器管理网口     1个RJ45接口。10M/100M自适应,支持对通讯处理器的管理与配置
  处理器管理串口     2个RS232,可以支持对外联的矩阵、屏幕等第三方设备的控制
  通讯处理器     可以扩展平台设备的通讯功能,实现对云台等设备的控制
  控制规模     单台大可控制72个屏幕,可实现一台设备对多组屏的控制
  图形处理能力             支持图像的任意叠加、漫游、移动、缩放、裁剪、开窗、画中画等
    支持高分底图
    支持任意矩形拼接,支持输出重映射
    支持单屏画面分割与画面叠及跨屏显示
  字符叠加     OSD字符叠加,可在输入信号的任意位置叠加可用户配置的字符信息
  控制软件     拼接处理器控制软件
  工作温度     0℃-70℃
  工作湿度     <90% 无冷凝
  大功率     650W
  电气特性     输入 100-240V交流电,可自动调节电源,频率为 50-60Hz,可配置N

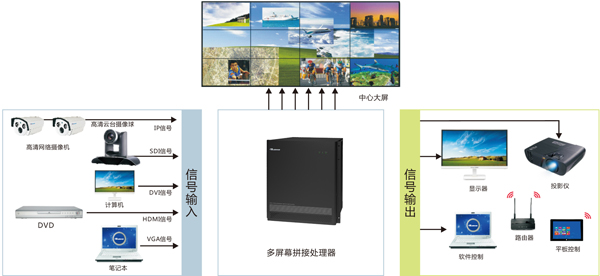

系统示意图:
拼接处理器
