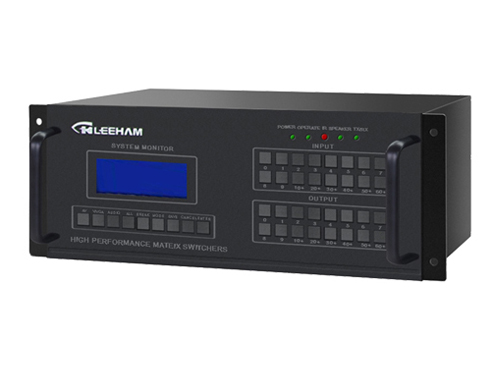

18进18出HDMI矩阵切换器是一款传输HDMI视频信号的矩阵切换设备，支持HDCP 1.3、与及DVI 1.0协议。支持12位色深的所有HDTV分辨率包括108p/60，以及高达1920X1200的PC的分辨率。对长距离的HDMI电缆进行补偿，减少所需附加的输入信号处理设备数量。此矩阵能够出色的将HDMI视频及多路数字音频信号通过HDMI线传输到显示设备上。产品广泛应用于大屏幕显示工程、多媒体教学、报告厅、军事指挥控制中心、交通监控、酒店、多媒体会议室、影音展示厅等场合。
LH60-HDMI18-18数字矩阵采用新型的LCD面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便。采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便。

产品特点：
● 支持Android、IOS等不同操作系统的智能平板、手机APP控制，使用智能平板、手机直接通过无线的方式实现信号源选择、切换、预案调用等操控。填补了音视频行业针对智能平板、手机无法直接通过无线的方式来控制整个项目的需求空缺。
● 采用高速数字交换技术，信号总线频率高达25G，完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果；
● 智能识别不同的输入输出板卡，在热插拔过程中自动关闭和打开板卡电源，防止电源对板卡的冲击损坏。
● 模块化的设计, 可支持系统处理模块的热插拔，设备主控CPU支持热备份，双备份冗余电源支持电源热备份、风扇等模块随意更换。
● 可联动控制前端会议球，高速球。
● 多种不同的预案可满足不同客户的要求。
● 设备面板液晶实时显示设备的运行状态和温度信息。
● 具有网络搜索和无线搜索功能。
● 具有WiFi、APP和路由模式。
● 网络支持C/S和B/S二种模式。
● 可通过web浏览器控制。
● 支持HDCP管理，兼容DVI 1.0和HDMI 1.4；
● 内置EDID（扩展显示标识数据）和DDC管理；
● 预存储9种通用模式，可存储和调用模式；
● 具有掉电记忆功能带有断电现场保护功能；
● 支持多种控制方式，以太网、RS-232、前面板按键控制、红外遥控等；
● 采用可编程逻辑, 程逻辑陈列电路，任意交互切换；
● 信号长距离传输失真补偿技术；
● 支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入；

产品选型：

产品型号	产品参数
LH60-HDMI18-18	16进18出高清HDMI矩阵，6.5G带宽，EDID处理，前面板带LED液晶显示通道切换信息。面板/红外/RS-232控制。

技术参数：

视频
协议	支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议
像素带宽	165MHz, 全数字
接口带宽	6.75Gbps
大支持分辨率	HDPC: 1920x1200P@ 60_24bit,HDTV：1920x1080P@60_36bit
大传输延时	5nS(±1nS)
切换速度	200 ns(长时间)
信号类型	HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号
视频输入
接 口	HDMI-A母接口
信号强度	T.M.D.S +/- 0.4Vpp
小/大电平	T.M.D.S 2.9V/3.3V
阻 抗	50 欧姆
输入EDID	EDID现场可擦写
大直流偏置误差	15mV
建议大输入距离	小于20米，在1920x1080@60时 （推荐使用认证过的DVI专用线材，如Molex TM 的线材）
视频输出
接 口	HDMI-A母接口
小/大电平	T.M.D.S 2.9V/3.3V
阻抗	50 欧姆
建议大输出距离	小于10米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）
控制种类
串行控制接口	RS-232, 9-针母D型接口
波特率与协议	波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构	2 = TX, 3 = RX, 5 = GND
以太网控制接口	RJ-45母接口（可选控制接口配件）
以太网控制协议	TCP/IP
以太网控制速率	自适应10M或100M,全双工或半双工
无线WIFI技术参数
无线标准	IEEE9=802.11b/g/n
无线频率范围	2.412GHZ~2.484GHZ
无线发射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受灵敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
无线网络类型	STA/AP/STA+AP
WIFI安全机制	WEB/WPA-PSK/WPA2-PSK
WIFI加密类型	WEP64/WEP128/TKIP/AES
产品规格
电 源	100VAC ～ 240VAC, 50/60 Hz
温 度/湿 度	储存、使用温度: -20°~70°C/储存、使用湿度:10% ~90%


系统示意图：

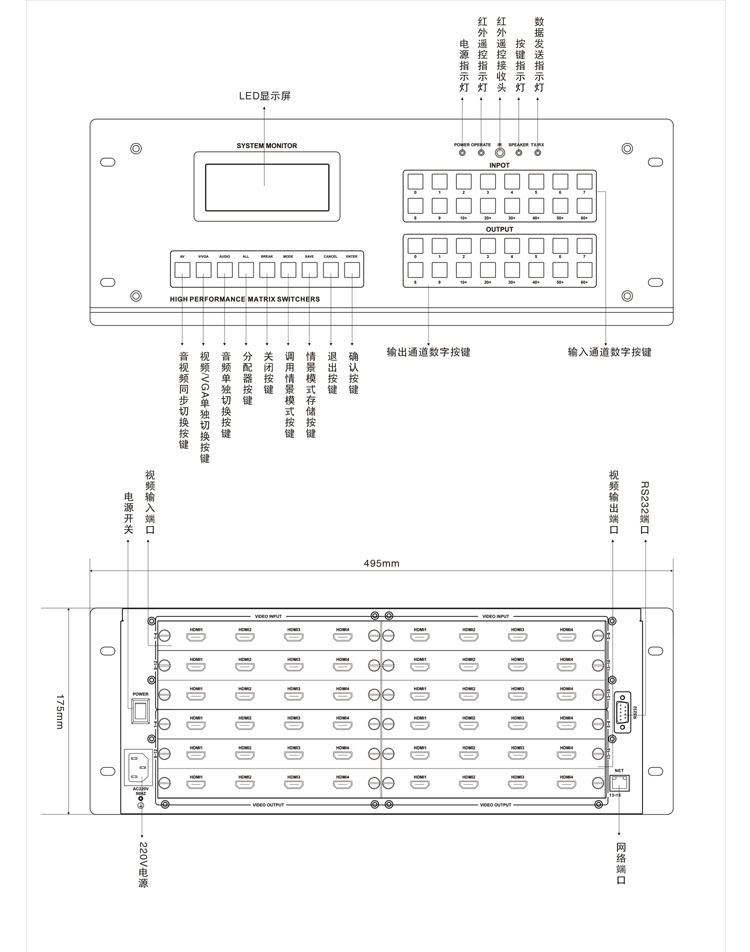

面板图：
