LH10-V01-8系列VGA分配器可以将某一路高解晰度的计算机信号分配到多台显示终端，使用标准的VGA电缆直接与计算机视频卡连接。适用于小型系统的计算机视频的传输应用，如教室、培训设施和会议室等。

独立的VGA信号输入输出；采用15针HD母接口支持各种RGB、VGA、信号源；满载的高带宽350MHz(-3dB)；采用高带宽芯片，高性能的图像处理及信号长矩离传输失真增益补偿技术；采用数字同步识别处理技术，图像输出更加稳定可靠；全贴片SMD工艺，特有的ESD静电保护技术；支持信号时序重整，完美显示1920×1080P高清图像；安装简单，即插即用。

技术参数：

带宽	350MHz(-3dB),满载
增益	0dB
分辨率	支持2048×1536
微分增益误差	0.1%,3.58-4.43MHz
亮色度干扰	-55dB@10MHz， -40dB@100MHz
微分相位I/0S	<1.28度，3.58MHz
微分相位误差	0.1度,3.58-4.43MHz
同步信号输入/输出类型	TTL
输入电平	0V～5.0Vp-p
输出电平	TTL5Vp-p
输入阻抗	510Ω
输出阻抗	75Ω
极性	正或负（与输入一致）
视频输入
信号类型	VGA计算机信号
连接器	三排15孔D-Sub型
信号强度	0.7Vp-p：VGA（电脑信号）； 0.3Vp-p：R-Y与B-Y成分视频、S-video
小电平	0.5Vp-p
大电平	1.0Vp-p
阻抗	75Ω
回波损耗	-30Db@5MHz
视频输出
信号类型	VGA计算机信号
连接器	三排15孔D-Sub型
输出电平	2.0Vp-p
阻抗	75Ω
回波损耗	<-30Db@5MHz
直流补偿	大±5mV
功耗	5W
电源格式	DC9V

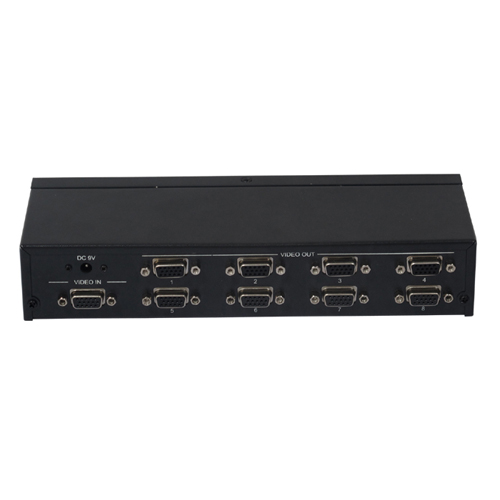

面板图：
