辅助设备

报警接口箱(报警联动模块,报警输入接口单元,报警扩展箱)/LH40-96X

作者: 本站来源: 本站时间:2019-01-04
LH40-96X报警输入接口单元使系统对报警事件作出响应;用于LH60系列矩阵切换/控制系统;有64个触点回路,把报警输入转换成报警信号编码,供LH60系列矩阵切换/控制器使用。矩阵切换/控制器经编程后,能自动把报警摄像机切换到预定的监视器上,启动调用预置的指令及辅助功能,对报警触点作出响应;任何一个报警触点启动时,触发一个C型继电器,供启动其他外部设备使用。D1P开关用来选择触点号码(64个为一块)、设置常开或常闭触点(8个为一组)、调整接口的波特率。多台设备通过RS-232线可级联,增加报警输入容量;本报警接口设备可以和LH60系列矩阵切换/控制器一起使用。本设备在通用机柜上前后都可安装,还有壁式和台式安装型。

系统特点:
●   单个LH40-96X可接64路报警输入
●   最多可以16台LH40-96X级联,提供1024个报警输入
●   通过DIP开关可选择闭路或是开路报警输入
●   提供1个报警继电器控制VCR或其他设备
●   兼容美国AD等国际知名品牌矩阵主机
●   LED指示灯用来检测通信及级联时系统状态
●   方便的终端连接器
●   可机柜安装,也可以是台式安装

技术参数:
   输入信号     64个报警触点(短路接地或0~5V逻辑电平)、螺纹终端连接器
   输出信号     RS-232,波特率可选
   通讯协议     Pelco-D和Pelco-P
   电源电压     230V/50Hz机型
   功率     8W
   尺寸     90(高)×430(宽)×198(深)mm
   温度     0°C~40°C

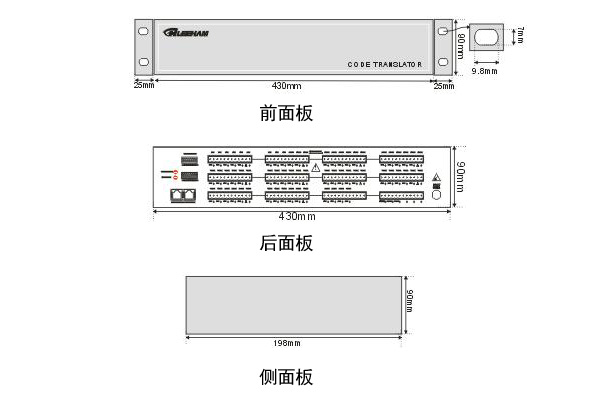

面板图:
