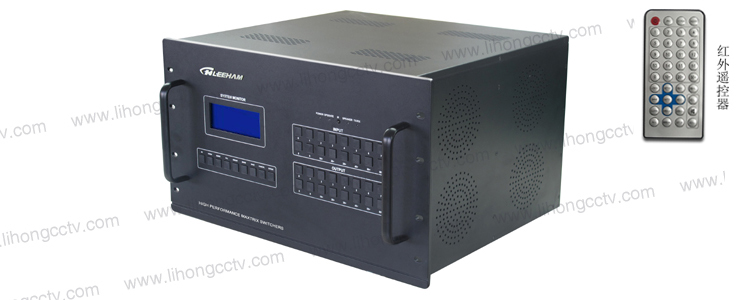

混合数字矩阵,信号输入输出自由组合
作者: 杭州力弘来源: 杭州力弘点击数: 次时间:2019-01-03
国内视频信号种类繁多,既有传统的模拟复合CVBS-D1、模拟高清YPbPr、计算机VGA、RGBHV、DVI、HDMI、HD-SDI等,多信号格式的混合型矩阵应运而生,输入信号可以是任意一种视频信号,甚至包括光纤和IP信号,输出通常为DVI、HDMI、VGA等便于连接大屏幕显示,当然也包括HD-SDI输出用于存储等,其难点主要在信号的接口转换,而信号转换的难点在于信号的全格式转换,比如复合信号的转换存在倍线问题、1080/60i则需转换为1080/30P。
混合矩阵可实现HDCP的自动认证功能和EDID自动读取功能,所有数字HDMI信号可以实现即插即拔。混合矩阵可以支持任意信号输入输出,将模拟信号VGA/CVBS/YPbPr和数字HDMI/DVI任意互转,分辨率任意设置,可以完美解决各种信号的兼容问题。例如:在本系统中数字高清摄像机输出信号为1080P@60HZ或720P@60Hz、PC电脑输出信号为1024*768@60Hz、远程会议终端信号为1080p@60Hz、DVD高清信号1080P60Hz。整个系统中视频格式和分辨率不同,需要在设计系统时考虑每种信号的兼容性。
